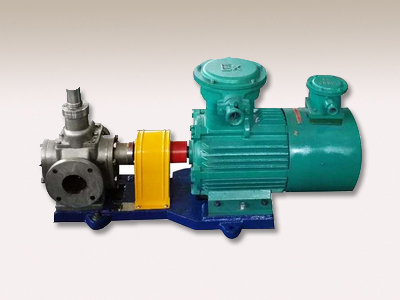

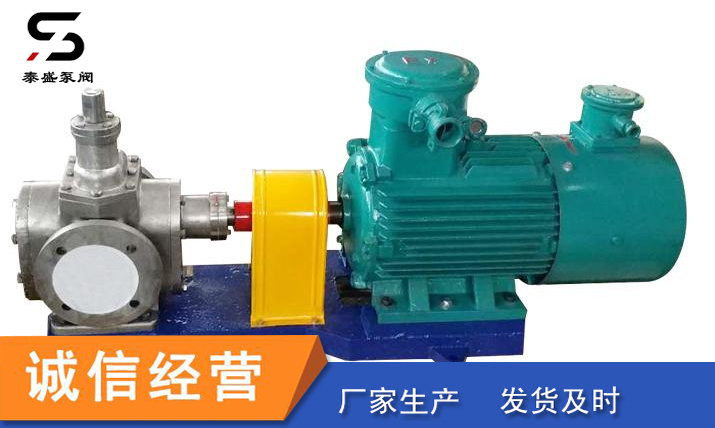

不銹鋼保溫圓弧泵的結構特點：本系列齒輪泵主要有齒輪、軸、泵體、泵蓋、軸承套、軸端密封等組成。齒輪來用雙圓弧正弦曲線齒形制造。它與漸開線齒輪相比良好突出的優點是齒輪嚙合過程中齒廓面沒有相對滑動，所以齒面無磨損，運轉平穩，無因液現象，噪音低、壽命長、效率高。泵設有安全閥作為過載保護，安全閥全回流壓力為泵額定排出壓力的15倍。也可在允許排出壓力范圍內根據實際需要另行調整。但注意本安全閥不能作減壓閥長期工作，需要時可在管路上另行安裝。



不銹鋼保溫圓弧泵的軸端密封設計為兩種形式，一種為機械密封，一種是填料密封，可根據具體使用情況和用戶要求確定。從主軸外伸端向泵看，為順時針旋轉。



不銹鋼保溫圓弧泵的性能參數表：

型號	流量 Q	轉速 n r/min	排出壓力 p Mpa	必需汽 蝕余量 r m	效率 η %	電動機
	m3/h					頻率 Hz	功率KW	型號
YCB0.6-0.6	0.6	910	0.6	5.5	32	50	0.75	Y90S-6
	1.0	1390				50	0.75	Y80L2-4
	0.7	1130				60	0.75	Y90S-6
	1.2	1710				60	0.75	Y80L2-4
YCB0.6-1.6	0.6	910	1.6	7.0	70	50	1.1	Y90L-6
	1.0	1400				50	1.5	Y90L-4
	0.7	1130				60	1.1	Y90L-6
	1.2	1710				60	1.1	Y90S-4
YCB1.6-0.6	1.6	910	0.6	5.5	42	50	0.75	Y90S-6
	2.5	1400				50	1.1	Y90S-4
	1.9	1130				60	1.1	Y90L-6
	3.0	1710				60	1.5	Y90L-4
YCB1.6-1.6	1.6	940	1.6	7.0	71	50	2.2	Y112M-6
	2.5	1440				50	4	Y112M-4
	1.9	1150				60	2.2	Y112M-6
	3.0	1750				60	4	Y112M-4
YCB3.3-0.6	3.3	940	0.6	5.0	60	50	1.5	Y95L-6
	5.0	1420				50	2.2	Y95L1-4
	4.0	1150				60	1.5	Y95L-6
	6.0	1730				60	2.2	Y95L1-4
YCB3.3-1.6	3.3	960	1.6	7.0	72	50	5.5	Y132M2-6
	5.0	1440				50	7.5	Y132M-4
	4.0	1170				60	4	Y132M1-6
	6.0	1750				60	7.5	Y132M-4
YCB4-0.6	4.0	940	0.6	5.0	60	50	1.5	Y95L-6
	6.0	1420				50	2.2	Y95L1-4
	4.8	1150				60	2.2	Y112M-6
	7.2	1730				60	3	Y95L2-4
YCB4-1.6	4.0	960	1.6	7.0	72	50	5.5	Y132M2-6
	6.0	1440				50	7.5	Y132M-4
	4.8	1170				60	5.5	Y132M-6
	7.2	1750				60	7.5	Y132M-4
YCB8-0.6	8.0	960	0.6	5.0	61	50	3	Y132S-6
	12.0	1440				50	5.5	Y132S-4
	9.6	1170				60	4	Y132M1-6
	14.4	1750				60	5.5	Y132S-4
YCB8-1.6	8.0	970	1.6	7.0	75	50	11	Y160L-6
	12.0	1460				50	15	Y160L-4
	9.6	1170				60	11	Y160L-6
	14.4	1760				60	15	Y160L-4
YCB10-0.6	10.0	960	0.6	5.0	62	50	4	Y132M1-6
	15.0	1440				50	5.5	Y132S-4
	12.0	1170				60	5.5	Y132M2-6
	18.0	1750				60	7.5	Y132M-4
YCB10-1.6	10.0	970	1.6	7.0	76	50	11	Y160L-6
	15.0	1470				50	15	Y160L-4
	12.0	1170				60	11	Y160L-6
	18.0	1770				60	18.5	Y160L-4
YCB20-0.6	20.0	970	0.6	5.0	68	50	7.5	Y160M-6
	24.0	1170				60	7.5	Y160M-6
YCB25-0.6	25.0	970	0.6	5.5	69	50	11	Y160L-6
	30.0	1170				60	11	Y160L-6
YCB30-0.6	30.0	970	0.6	5.5	70	50	11	Y160L-6
	36.0	1170				60	11	Y160L-6
YCB40-0.6	40.0	970	0.6	5.5	72	50	15	Y180L-6
	48.0	1180				60	15	Y180L-6
YCB50-0.6	50.0	970	0.6	5.5	72	50	22	Y200L2-6
	60.0	1180				60	22	Y200L2-6
